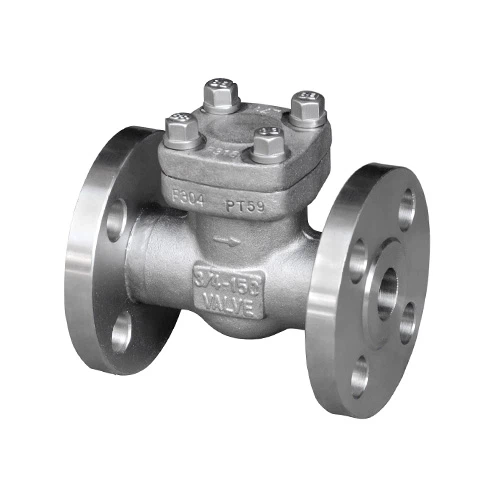

Pistion Checkventiler
Storleksintervall (er)
NPS 1/2 - 4 (DN 15 - 100)
Tryckvärde
ASME-klasserna 1690 - 4500
Funktioner och Fördelar
●
● Storleksintervall (er)
● NPS 1/2 - 4 (DN 15 - 100)
● Tryckvärde
● ASME-klasserna 1690 - 4500
● Standardanslutningar
● Gängad, sockelsvetsning, stavsvetsning
Funktioner och Fördelar
● Solid CoCr-legeringsskiva, helt guidad för snabb och full sittning, även utan vår.
● Hög Cv.
● Självtömande vattenvägar.
Flänsad slutkontrollventil 150Lb ~ 600Lb Standard Materialspecifikationer
NEJ. | Delnamn | CS till ASTM | AS till ASTM | SS till ASTM | |
Typ A105 | Typ F22 | Typ F304 (L) | Typ F316 (L) | ||
1 | Kropp | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | Namnskylten | SS | |||
3 | Kolvskiva | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
4 | Hätta | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
5 | Packning | Korrugerad SS + grafit | SS + PTFE | ||
6 | Bult | A193 B7 | A193 B16 | A193 B8 | A193 B8 (M) |
Lämplig medium | WOG etc | WOG etc | HNO3, CH3OOH etc | ||
Lämplig temperatur | -29 425 | -29 550 | -29 180 | ||
Obs: Övriga material är tillgängliga på förfrågan.
Mått (mm) och vikter (kg)
NPS | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | ||
L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150.300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
vikter | 150 | RF | 2,56 | 3,37 | 4,37 | 8,17 | 8,94 | 12,64 |
BW | 1,70 | 1,90 | 2,10 | 5,12 | 5,50 | 7,89 | ||
300 | RF | 2,73 | 3,65 | 4,74 | 8,77 | 9,60 | 13,70 | |
BW | 1,90 | 2,10 | 3,00 | 5,12 | 6,60 | 7,85 | ||
600 | RF | 3,00 | 4,00 | 5,83 | 9,47 | 10,10 | 15,6 | |
BW | 2,00 | 3,12 | 4,25 | 7,25 | 8,56 | 13,60 | ||
